Beberapa Sinyal Fisiologi

 Beberapa Sinyal Fisiologi

 Berikut merupakan sebagian informasi elektronika kedokteran dari  sinyal fisiologi yang ada, kali ini membahas 3 sinyal fisiologi yang ada, semoga dapat menambah ilmu setelah membaca ini :

Electromyographs

Electromyography adalah sebuah prosedur untuk mendiagnosa kondisi kesehatan otot dan nerve cells. Motor neurons mengalirkan sinyal elektrik yang disebabkan oleh kontraksi otot. EMG berfungsi untuk menerjemahkan sinyal tersebut agar dapat diubah menjadi visual atau pun suara. Elektroda merupakan alat untuk menangkap sinyal elektrik tersebut.

Elektroda ini terdapat 2 macam, yaitu :

• Elektrode indwelling, elektroda berbentuk jarum yang akan disisipkan ke dalam otot yang akan diperiksa. Cara ini memiliki sensifitas tinggi  dan hanya mengalami sedikit cross talk.

• Elektrode surface, merupakan jenis elektroda seperti EKG, dimana elektroda tersebut dipasang pada permukaan kulit, namun memiliki cross talk yang cukup besar.

Cara pemasangan elektroda ini terdapat 2 jenis, yaitu secara unipolar dan bipolar.

• Unipolar (A), sinyal elektrik pada otot akan direkam dengan satu elektroda yang dipasang pada otot yang akan diukur dan dibandingkan dengan elektroda lain yang diletakan di otot yang minim gerakan sebagai referensi.

• Bipolar (B), dua elektroda yang aktif diletakan secara berdekatan di otot yang akan diukur dan dibandingkan dengan kondisi di ground.


Contoh sinyal EMG :

Electrooculographs

EOG, adalah teknik untuk mengukur beda potensial dari corneo-retinal antara depan dan belakang mata manusia. Pengukuran tersebut dengan menempatkan elektroda pada atas dan bawah mata atau kiri dan kanan mata. Jika mata berpindah posisi dari tengah menuju salah satu dari elektroda, maka elektroda tersebut akan melihat sisi positif dan negative dari retina.

EOG mengukur tegangan dari 0,05 mV sampai 3,5 mV dan bersifat linier dengan perpindahan mata. Mata manusia memiliki electrical dipole dengan negative pole pada fundus dan positive pole pada cornea.

The eye acts as a dipole in which the anterior pole is positive and the posterior pole is negative. 1. Left gaze: the cornea approaches the electrode near the outer canthus of the left eye, resulting in a negative-trending change in the recorded potential difference. 2. Right gaze: the cornea approaches the electrode near the inner canthus of the left eye, resulting in a positive-trending change in the recorded potential difference.

Sistem model mendeteksi pergerakan mata :

Fungsi :

Filter, untuk mengeliminasi biopotensial dimana BandPassFilter akan memotong frekuensi dari 0,05 Hz sampai 30 Hz.

Security Block, untuk mendeteksi mata tertutup, maka tidak akan ada hasil output.

Jika Saccadic Movement terdeteksi, maka Position Control akan mengukur dan dimana Smooth Movement terdeksi, maka Speed Control akan mengkalkulasi posisi mata.

Final Position (Angle) akan menjumlahkan pengukuran dari saccadic movement dan smooth movement.

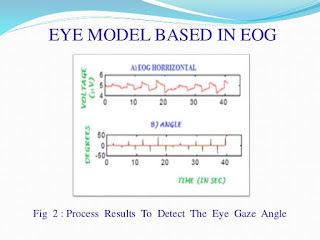

Contoh – contoh hasil sinyal yang terukur :

Electronystagmographs

ENG, digunakan untuk mengevaluasi para penderita vertigo dan ganguan pada pendengaran serta penglihatan. Elektroda dipasang pada atas dan bawah mata untuk merekam aktifitas elektrik. Dengan mengukur perubahan medan listrik pada mata, ENG dapat mendeteksi nystagmus (gerakan involunter yang cepat dari mata) untuk beragam stimulus. Jika tidak terdeteksi, maka terdapat masalah pada telinga, nerve pada telinga, atau terdapat pada pagian otak.

Elecroencephalogram

EEG, adalah percobaan untuk mendeteksi aktifitas elektrik pada otak. Sel otak saling berkomunikasi dengan electrical impulses dan selalu aktif sepanjang waktu. Dengan bantuan elektroda, maka aktifitas elektrik tersebut dapat terekam pada EEG.

Contoh bentuk sinyal dari EEG :
